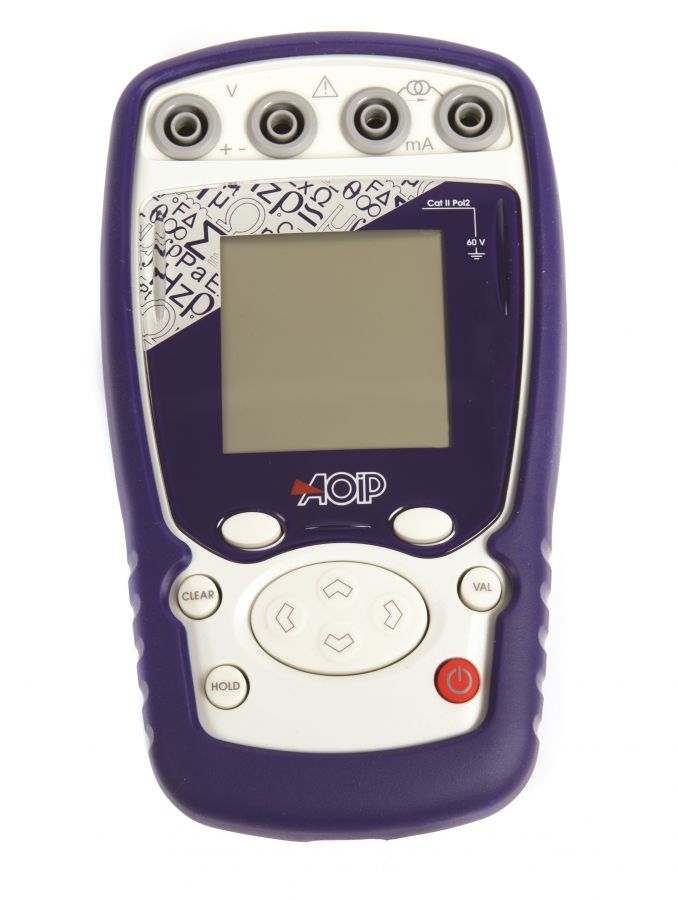

CP 6632 手持式过程信号校准器

CP 6632 手持式过程信号校准器

CP 6632是一款手持式精确过程信号校准器（150 ppm读数精度），可测量或产生过程电流和电压。该仪器坚固且易于使用，旨在使用4-20 mA或0-10 V等过程信号使传感器和变送器的维护操作更加轻松。

￥ 0.00
0.00
品牌：


CP 6632是一款手持式精确过程信号校准器（150 ppm读数精度），可测量或产生过程电流和电压。该仪器坚固且易于使用，旨在使用4-20 mA或0-10 V等过程信号使传感器和变送器的维护操作更加轻松。

CP 6632是一款手持式精确过程信号校准器（150 ppm读数精度），可测量或产生过程电流和电压。该仪器坚固且易于使用，旨在使用4-20 mA或0-10 V等过程信号使传感器和变送器的维护操作更加轻松。





下载产品资料：

AOIP-CP_6632








描述：

CP 6632是一款手持式精确校准器，用于测量或产生过程电流和电压的过程信号（150 ppm读数精度）。该仪器坚固且易于使用，旨在使用4-20 mA或0-10 V等过程信号使传感器和变送器的维护操作更加轻松。

由于缩放功能和特定范围，该仪器适用于各种过程安装。它可以模拟斜坡，步骤和固定值，以控制过程变送器，面板仪表和记录仪。

温度系数低：电压为15 ppm /°C，电流为20 ppm /°C。150 ppm的高精度使CP 6632成为现场使用的理想标准，即使在苛刻的环境条件下也是如此。

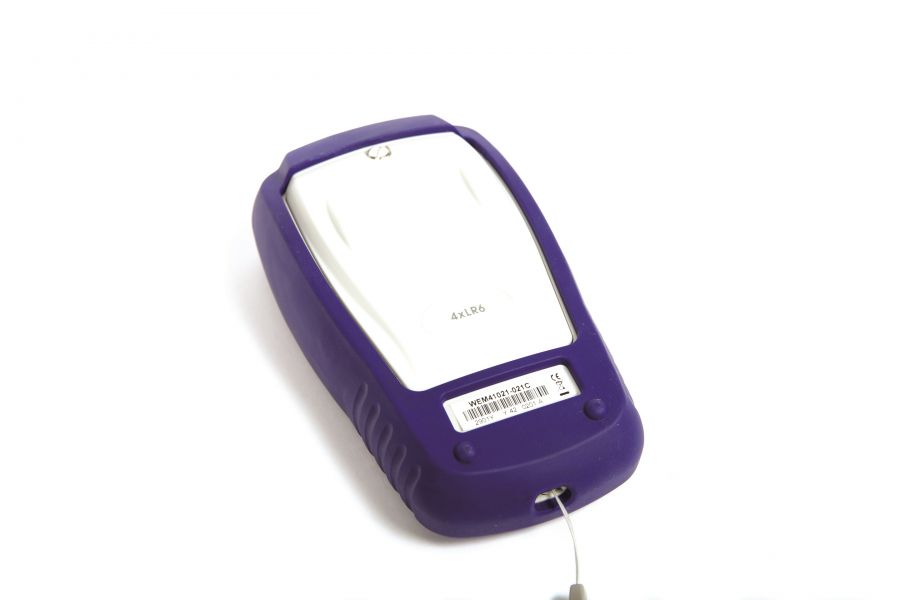

CP 6632标准配备4节碱性AA电池。可选的电池充电器使用可充电电池。

主要特点：

·         高精度：0.015％读数，可调分辨率为1 mV和1μA

·         以A，mV和％显示的值

·         低温度系数：电压为15 ppm /°C，电流为20 ppm /°C

·         有源或无源回路电源

·         带HOLD功能的测量

·         模拟斜坡，预编程步骤和合成器值

·         显示最小值，最大值和平均值

·         逆光



产品规格：

规格和性能@ 23°C±5°C

直流电压：测量

范围

测量范围

解析度

准确度/ 1年

0 - 10 V.

-2 / 12 V.

1 mV

0.015％RDG + 2 mV

25 V

-2 / 25 V.

1 mV

0.015％RDG + 2 mV

50伏

-5 / 50 V.

1 mV

0.015％RDG + 4 mV

温度系数：<15 ppm /°C超出参考域
Rin =1MΩ±1％
共模抑制：在50和60 Hz时为120 dB

直流电压：发射

范围

排放范围

解析度

准确度/ 1年

0 - 10 V.

0/12 V

1 mV

0.015％RDG + 2 mV

15 V

0/15 V.

1 mV

0.015％L + 2 mV

温度系数：<15 ppm /°C超出参考域
上升时间：<1 ms（0 M 至15 V，负载1MΩ负载）
内部电阻：
≤1ΩVLF噪声：<1 mVcc（F <100 Hz时）

直流电流：测量

有无循环供应

范围

Mea suring范围

解析度

准确度/ 1an

0-20毫安

-6 / 24毫安

1μA

0.015％RDG +2μA

4-20毫安

3.2 / 24毫安

1μA

0.015％RDG +2μA

25毫安

-6 / 25毫安

1μA

0.015％RDG +2μA

温度系数：<20 ppm /°C超出参考域
回路电源：24 V±10％
HART®兼容性：R =250Ω±5％
Rin <30Ω
共模抑制：50和60 Hz时为120 dB

直流电流：发射

有无循环供应

范围

排放范围

解析度

准确度/ 1年

0-20毫安

500μA/ 24 mA

1μA

0.015％RDG +2μA

4-20毫安

3.2 / 24毫安

1μA

0.015％RDG +2μA

25毫安

500μA/ 25 mA

1μA

0.015％RDG +2μA

温度系数：<20 ppm /°C超出参考域
上升时间：<500μs（20Ω负载下0至20 mA）
VLF噪声：<1μA（F <100 Hz时）

连续性测试

预设步进发射和阀门测试
可调频率的步长或增量配置
线性或二次信号的线性度测试

0％25％50％75％100％
4-20 mA线性4 8 12 16 20
0-20 mA线性0 5 10 15 20
4-20 mA quad 4 5 8 13 20
0-20 mA quad 0 1.25 5 11.25 20
4-20 mA阀3.8-4-4.2 12 19,20,21

更多功能

在测量和模拟模式下缩放

此功能允许在校准后校正传感器。使用多达10个段进行缩放，以符合实际校准值。

HART兼容性

配备无干扰数字传输电阻，可以使用HART协议测量任何变送器的电流输出。

统计功能

连续显示监测信号的平均值，最小值和最大值，以及测量次数。

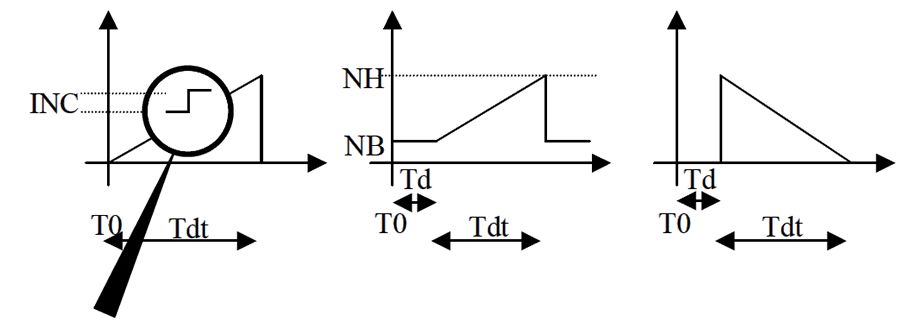

简单和周期性的斜坡生成

通过设置低和高驻留，上升和下降时间，稳定和延迟时间（1到3,600秒）可以生成斜坡。延迟时间使单个用户可以启动斜坡并转到控制面板。

步骤模拟

此模式允许以可编程的幅度和频率发送预定义值。

平方根

在电流测量和模拟中，该功能允许考虑来自ΔP类型的发射机的二次信号。

一般规格

尺寸

157 x 85 x 45毫米

重量

306克

显示

带有背光的160 x 160像素液晶图形显示器
将结果显示为值表或趋势曲线

电源

4节AA电池1.5 V或可充电Ni-Mh电池，内置充电器，可选配
自动装置：
> 53小时，电流张力和模拟张力
> 12小时模拟电流

通讯端口

USB

环境指标

参考范围

23°C±5°C（相对湿度：冷凝45％至75％）

操作参考范围

-10至50°C（相对湿度：20至80％w / o冷凝）

限制操作范围

-15°C至+ 55°C（相对湿度：10至80％w / o冷凝）（55％时70％）

存储温度限制

-30°C至+ 60°C

最大高度

0至2,200米

知识产权保护

符合EN60529的IP54

安全规范

保护

·         “电压”电线的电子保护高达250 V.

·         “电流”电线的保险丝保护

·         在感应电阻测量期间防止“电流”断路

类

符合EN 61010-1
第II类，污染2

额定电压

60伏

楔块和振动

EN 61010-1

EMC符合性

免疫：

·         EN 61000-4-2

·         EN 61000-4-3

·         EN 61000-4-5

·         EN 61000-4-6

·         EN 61000-4-11

EN 61000-4-4
传导和辐射发射：

·         EN 55022，B级

·         EN 61000-3-2

·         EN 61000-3-3



型号和配件：

仪器：

CP 6632手持式过程校准器，用于测量电压和电流

标准配置：

·         用户手册

·         4节AA电池

·         2根电缆和鳄鱼夹

·         保护套

·         背带

·         工厂测试报告

附件：

AC6908用于手持式仪器的软质手提箱

AN6011用于手持式仪器的充电器+电池

认证：

QMA11EN COFRAC校准证书

包含测试设备的所有相关数据点

包装信息：

尺寸157 x 85 x 45毫米

重量不包装306克



支持：

产品

描述

发布

类型

CP 6632

说明书

NTA47209-100A7

PDF格式

CP 6632

德语说明书

NTA47209-200A7

PDF格式

CP 6632

西班牙语使用说明书

NTA47209-400A7

PDF格式

CP 6632

意大利语使用说明书

NTA47209-500A7

PDF格式
