产品亮点

强调

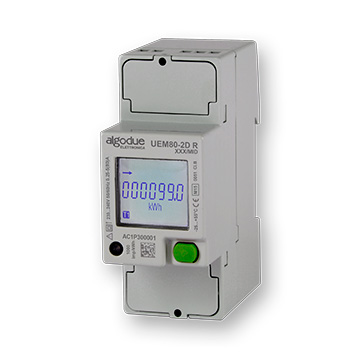

·         UEM80-2D R用于RS485 Modbus RTU / ASCII通信

·         UEM80-2D M用于M-Bus通信

·         UEM80-2D E用于以太网（Modbus TCP）通信

·         直接连接高达80 A.

·         所有能量和功率的全双向四象限测量

·         符合EN 50470-3（MID）的B类

·         8 MB用于数据记录和自动/手动数据传输（仅限ETHERNET型号）

·         S0输出用于能量脉冲发射

·         LCD显示屏，带7个主要数字

·         提供MID认证





应用领域

应用

·         每个单线或机器的工业电能累计。

·         测量由可再生能源产生的能量，如太阳能，eolic等。

·         营地，商场，住宅区，海军港口等的消费核算和计费

·         酒店，会议中心，展览会的电力消费总量。

·         对具有行政办公室服务的建筑物的消耗进行核算。

·         民用和工业建筑分时度假的内部分配。

·         实现能源监控系统。

·         远程调查消耗和计算成本。





可用配置





规格参数

技术特点

电源

·         电压电路供电

·         标称测量电压±20％

·         最大消耗量：7.5 VA - 0.5 W.

·         标称频率：50/60 Hz



电压范围和频率

·         230 ... 240 V 50/60 Hz



当前

·         启动电流I _st：20 mA

·         最小电流I _min：250 mA

·         过渡电流I _tr：500 mA

·         参考电流I _ref（I _b）：5 A.

·         最大电流I _max：80 A.

RS485 Modbus通讯

·         港口：RS485

·         协议：Modbus RTU / ASCII

·         通讯速度：300 ... 57600 bps

M-Bus通讯

·         有线端口（EN 1434-3）

·         协议：M-Bus

·         通讯速度：300 ... 38400 bps

·         单位负荷：1

以太网通信

·         端口：10/100 Base T

·         协议：HTTP，NTP，DHCP，Modbus TCP

·         通讯速度：10/100 Mbps

·         8 MB用于数据记录

·         网络服务器

准确性

·         符合IEC / EN 62053-21的有功电能等级1（无MID）

·         符合EN 50470-3（MID）的有功电能等级B

·         根据IEC / EN 62053-23的无功等级2

S0输出（无以太网型号）

·         被动光隔离

·         最大值：27 V _DC - 27 mA仪表常数：500 imp / kWh

·         测量单位（imp / kWh，imp / kvarh，imp / kVAh）根据指定的计数器（kWh，kvarh，kVAh）变化脉冲长度：50±2 ms

计量LED

·         仪表常数：1000 imp / kWh

·         脉冲长度：10±2 ms

环境条件

·         工作温度：-25°C ... + 55°C

·         储存温度：-25°C ... + 75°C

·         湿度：最大80％无冷凝

·         防护等级：IP51正面部分-IP20端子
