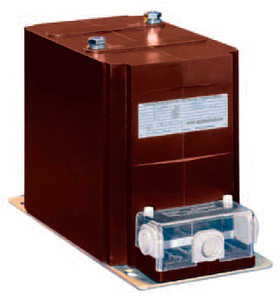

UGZ双极电压互感器

UGZ双极电压互感器

0.00
0.00
品牌:


产品规格:



UGZ C1

UGZ C1用于应用中的测量和保护,尤其适用于中压开关设备。双极室内电压互感器最高可达12kV



输入:1,2kV - 11kV

二次电压:100V110V,可根据要求提供其他选项

额定输出:按要求。例如10,1530VA



订单规格

对于ELEQ电压互感器的定制设计,需要以下信息:

强制性
额定一次电压
额定二次电压
额定输出
精度等级
频率

可选
其他相关要求



环境条件

地点:室内使用

环境温度:-5°C .. + 40°C,可根据要求提供其他温度

储存和运输温度:-25°C .. + 50°C

相对湿度:5.. 95%,非冷凝

高度:最大NN以上1000需要> 1000m的数据

保护等级(二级终端):IP20



申请条件

标准:IEC 61869-3 / IEEE C57.13

额定热限制输出(Sth):500VA测量绕组总共100VA剩余绕组

额定电压系数:1,9 x Un 8小时,1,2 x Un连续

额定绝缘水平:12/28/75kV

额定频率:50 / 60HZ

绝缘等级:Ë

额定一次电压:1,2kV - 11kV

额定二次电压:100 /√3V110 /√3V,可根据要求提供其他选项

额定输出:按要求。例如10,1530VA

准确度等级:按要求。例如0,2,3P

主要连接:M1020Nm

二级终端:螺钉端子M5(最大2,5Nm



UGZ D2

UGZ D2用于应用中的测量和保护,特别是在中压开关设备中。双极室内电压互感器最高可达24kV



输入:6kV -22kV

二次电压:100V110V,可根据要求提供其他选项

额定输出:按要求。例如10,1530VA



订单规格

对于ELEQ UGZ D2电压互感器的定制设计,需要以下信息:

强制性
额定一次电压
额定二次电压
额定输出
精度等级
频率

可选
其他相关要求



环境条件

地点:室内使用

环境温度:-5°C .. + 40°C,可根据要求提供其他温度

储存和运输温度:-25°C .. + 50°C

相对湿度:5.. 95%,非冷凝

高度:最大NN以上1000需要> 1000m的数据

保护等级(二级终端):IP20

申请条件

标准:IEC 61869-3 / IEEE C57.13

额定热限制输出(Sth):总共500VA测量绕组

额定电压系数:1,2 x Un连续

额定绝缘水平:24/50/125kV

额定频率:50 / 60HZ

绝缘等级:Ë

额定一次电压:6kV -22kV

额定二次电压:100V110V; 可根据要求提供其他选择

额定输出:按要求。例如10,1530VA

准确度等级:按要求。例如0,2

主要连接:M1020Nm

二级终端:螺钉端子M5(最大2,5Nm
