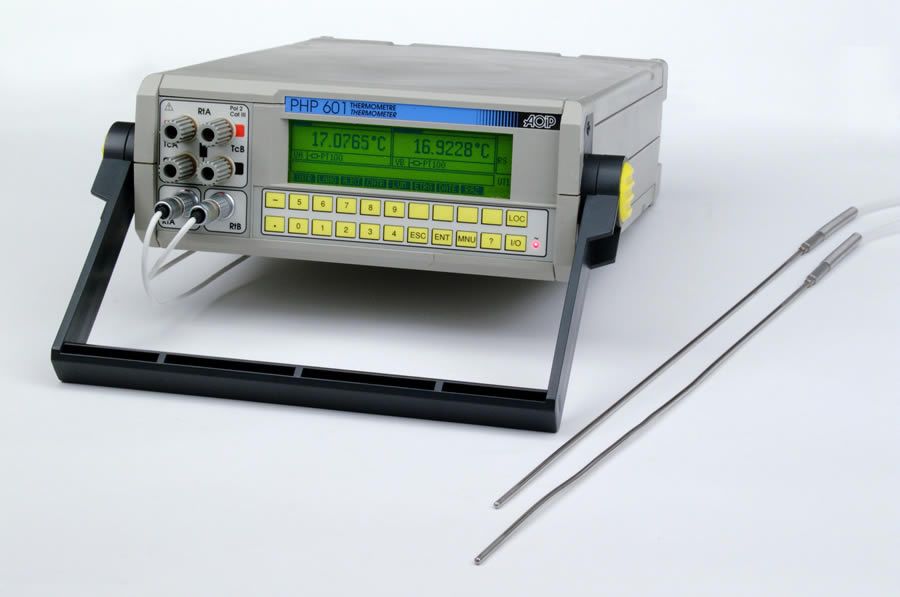

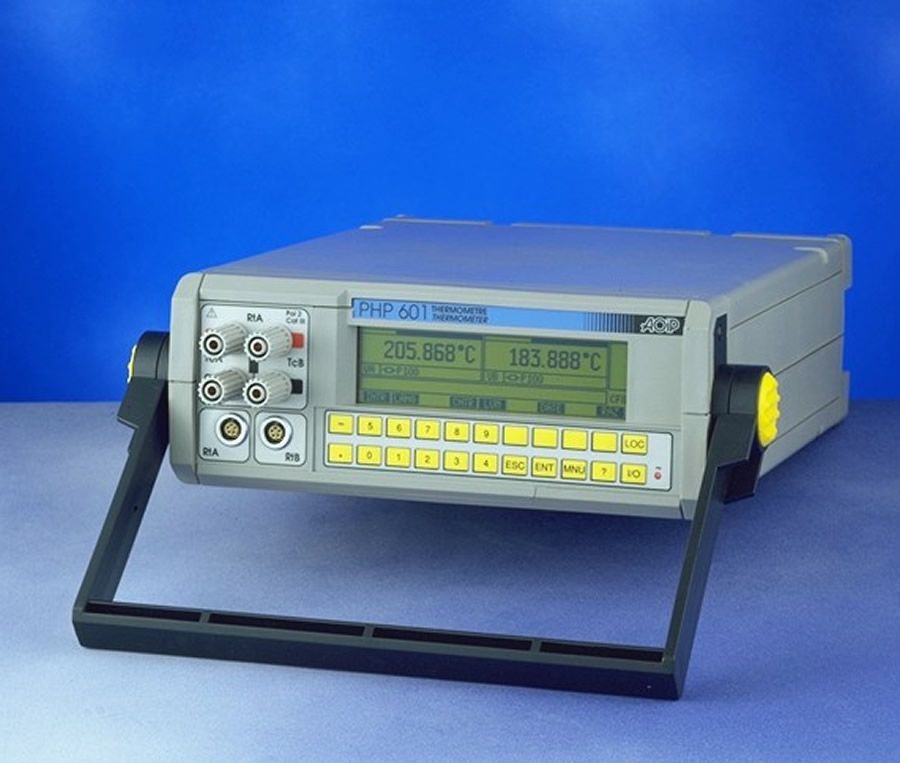

PHP 601 用于RTD和热电偶的高精度双输入参考温度计

PHP 601 用于RTD和热电偶的高精度双输入参考温度计

PHP 601是一款用于电阻探头和热电偶的高精度双输入参考温度计。


￥ 0.00
0.00
品牌：


PHP 601是一款用于电阻探头和热电偶的高精度双输入参考温度计。


PHP 601是一款用于电阻探头和热电偶的高精度双输入参考温度计。





下载产品资料：

AOIP-PHP_601




描述：

PHP 601是一款用于电阻探头和热电偶的高精度双输入参考温度计。

它能够存储传感器特性和系数，并且可以使用SHP 101扫描仪扫描多达12个传感器，而不会损失信号完整性或性能。

与VISULOG数据管理软件一起使用来驱动PHP温度计，SHP 601扫描仪和温度浴，干燥块校准器或烤箱等热设备，可以执行完整的校准程序，生成报告并为各个传感器打印证书。

其图形双显示屏可以同时显示通道1和2的测量值，从而简化键盘。如果需要有关显示选项的附加信息，可随时提供在线帮助消息。

它可通过RS 232和IEEE 488（选件）接口完全编程，使其成为测试台和自动测试设备应用的理想仪器。PHP 601也可选配电池。

PHP 601提供紧凑的台式外壳，可用于现场使用以及台式或面板安装。它广泛用于计量部门，质量控制部门，研发实验室以及维护和审批公司。

应用：

·         使用RTD和/或热电偶测量温度

·         两个通道的绝对或差分测量

·         差热分析

·         检查炉子或浴缸的温度稳定性

·         监控（报警）和温度记录



产品规格：

温度@ 23°C±1°C时的规格和性能

不确定度以读数的百分比（PHP 601显示）+固定值给出。

电阻探针：测量

传感器

测量范围

范围

解析度

准确度/ 1年测量

Pt100（α= 3851）

-210至+ 45°C
-210至+ 365°C
-210至+ 1100°C

100Ω
200Ω
400Ω

0.0001℃
0.0002℃
0.0005℃

0.004％RDG + 0.009℃C
0.004％RDG + 0.010℃
0.004％RDG + 0.015℃

Pt100（α= 3916）

-200至+ 44℃
-200至+ 358℃
-200至+ 510℃

100Ω
200Ω
400Ω

0.0001℃
0.0002℃
0.0005℃

0.004％RDG + 0.009℃C
0.004％RDG + 0.010℃
0.004％RDG + 0.015

Pt100（α= 3926）

-210至+ 45°C
-210至+ 365°C
-210至+ 1100°C

100Ω
200Ω
400Ω

0.0001℃
0.0002℃
0.0005℃

0.004％RDG + 0.009℃C
0.004％RDG + 0.010℃
0.004％RDG + 0.015

Pt200（α= 3851）

-210至+ 45°C
-210至+ 365°C
-210至+ 1100°C

200Ω
400Ω
800Ω

0.0001℃
0.0002℃
0.0005℃

0.004％RDG + 0.009℃C
0.004％RDG + 0.010℃
0.004％RDG + 0.015

Pt500（α= 3851）

-210至+ 233°C
-210至+ 800°C
-210至+ 1200°C

800Ω
1600Ω
3200Ω

0.0001°C
0.0005°C
0.001°C

0.004％RDG + 0.008°C
0.004％RDG + 0.010°C
0.004％RDG + 0.015

Pt1000（α= 3851）

-210至+ 230°C
-210至+ 800°C

1600Ω
3200Ω

0.0002°C
0.0005°C

0.004％RDG + 0.008°C
0.004％RDG + 0.010°C

Ni100（α= 618）

-60至+ 30°C
-60至+ 180°C

100Ω
200Ω

0.0001°C
0.0001°C

0.007°C
0.009°C

Ni120（α= 672）

-40至+ 136°C
-40至+ 205°C

200Ω
400Ω

0.0001°C
0.0002°C

0.008°C
0.010°C

Cu10（α= 427）

-200至+ 260°C

25Ω

0.0002℃下

0.004％RDG + 0.010℃

4线安装探头的精度适用
6种测量电流之间的选择：0.125至4 mA
三种电流波形之间的选择：连续，脉冲或交替
测量使用I /√2功能定义自加热测量。
显示单位：°C，°F和K.

热电偶：测量

类型

输入范围

解析度

准确度/ 1年

K

-250至-220℃
-220至-100℃
-100至+ 1350℃

0.05°C
0.02°C
0.01°C

0.5°C
0.1°C
0.01％RDG + 0.02°C

T

-250至-220℃
-220至-90℃
-90至+ 400℃

0.05°C
0.02°C
0.01°C

0.3°C
0.1°C
0.04°C

J

-210至-100°C
-100至+ 1200°C

0.02°C
0.01°C

0.1°C
0.04°C

E

-250至-180℃
-180至-100℃
-100至980℃

0.05°C
0.02°C
0.01°C

0.3°C
0.06°C
0.008％RDG + 0.02°C

N

-240至-175℃
-175至-100℃
-100至+ 1300℃

0.05°C
0.02°C
0.01°C

0.5°C
0.1°C
0.008％RDG + 0.03°C

S

-50至+ 400°C
+400至+ 1768°C

0.05°C
0.02°C

0.02°C
0.01％RDG + 0.1°C

R

-50至+ 400°C
+400至+ 1768°C

0.05°C
0.02°C

0.2°C
0.008％RDG + 0.08°C

B

+100至+ 400°C
+400至+ 1820°C

0.2°C
0.05°C

1.0°C
0.2°C

U

-200至-70°C
-70至+ 600°C

0.02°C
0.01°C

0.08°C
0.008％RDG + 0.02°C

L

-200至-70°C
-70至+ 900°C

0.02°C
0.01°C

0.08°C
0.008％RDG + 0.02°C

C

-20至+ 2310°C

0.02℃下

0.015％RDG + 0.07℃

Platine

-100至+ 1400°C

0.02℃下

0.01％RDG + 0.03℃

Mo

+0至+ 1375°C

0.05℃下

0.1℃下

准确度为@ 0°C时的参考值。
内部参考结的不确定度：±0.15°C。
内部参考结的温度系数：±0.015°C /°C。

工艺规格和性能@ 23°C±1°C

直流电压：测量带或不带回路电源

范围

Etendue de mesure

RES。

准确度/ 1年

100 mV

-50至117.5 mV

0.2μV

0.008％RDG +0.8μV

温度系数：<10 ppm /°C超出参考范围

阻力：测量

范围

RES。

连接

准确度/ 1an

25至3200Ω

1mΩ

4线
3线
2线

0.003％RDG + 0.0005％范围

4线测量：所有测量电流。
3线测量：加1mΩ

更多功能

模拟输出

负载>2.5kΩ时0至2.55 V
分辨率：10 mV
精度：±10 mV

警报阈值

2个带声音信号和继电器输出的报警（最大1 A，220 V~，60 VA）

缩放测量

线性缩放（X = aY + b）或可编程段以创建响应曲线
（9段）

相对测量

这些功能允许以下内容：

·         编程不同于仪器的参考值（NUL功能）。

·         通过从测量值（TARE功能）测量或编程来减去恒定值。

数字滤波器

可编程数字滤波器使PJ 6301能够显示平滑值，同时
考虑先前的测量值。

触发功能

根据要求采集可以通过触发采集，逐个或采集程序替换，其中可以编程测量次数和测量之间的时间间隔。
存储突发的测量并且可以以下段中描述的各种方式离线处理。

统计功能

连续显示监测信号的平均值，最小值和最大值，以及测量次数。

一般规格

尺寸

225 x 88 x 310

重量

根据配置2至3千克

显示

图形背光LCD显示屏，600,000计数

电源

115/230 V±10％，50/400 Hz

电池（可选）

类型：12 V
电池寿命：2至3.5小时
充电时间：12至14小时

通讯端口

RS 232
IEEE488可选

存储容量

一次测量中5,000次测量或一次测量最多128次爆发。突发标记有项目编号，可以使用标签进行标识。

环境指标

参考范围

23°C±1°C（相对湿度：冷凝45％至75％）

操作参考范围

0至50°C（相对湿度：20至75％w / o冷凝）

限制操作范围

-10°C至+ 55°C（相对湿度：10至80％w / o冷凝）

存储温度限制

-30°C至+ 55°C（带电池充电的型号为-15至+ 50°C）

最大高度

2500米

知识产权保护

符合EN60529的IP40

安全规范

类

符合EN 61010-1
第III类，污染2

额定电压

60伏

楔块和振动

EN 61010-1

EMC符合性

免疫：

·         EN 61000-4-2

·         EN 61000-4-3

·         EN 61000-4-5

·         EN 61000-4-6

·         EN 61000-4-11

EN 61000-4-4
传导和辐射发射：

·         EN 55022，B级

·         EN 61000-3-2

·         EN 61000-3-3



型号和配件：

仪器：

PHP601-1用于RTD和热电偶的参考表温度计，带有2个测量通道

标准配置：

·         便携包

·         工厂测试报告

·         RS 232接口

PHP601-2高精度工作台多功能校验仪

标准配置：

·         便携包

·         工厂测试报告

·         RS 232接口

·         电池+充电器

PHP601-3高精度工作台多功能校验仪

标准配置：

·         便携包

·         工厂测试报告

·         RS 232和IEEE 488接口

PHP601-4高精度工作台多功能校验仪

标准配置：

·         便携包

·         工厂测试报告

·         RS 232和IEEE 488接口

·         电池+充电器

扫描仪和配件：

SHP101-1精确的扫描系统

ACL4601 1米电缆，带2个Lemo插头，用于连接PHP / SHP或CJC参考

ACL4603-000A电缆2米，1个LEMO连接器和1个裸线连接

PEM40317-000低电动势电缆



更多配件：

ACL4604-000A适配器LEMO

ER 48379-000 LEMO连接器

PEM40316-000 DIN / LEMO适配器

AN6901用于台式仪器的软包

AN5836 IEEE 488电缆

                            长度：2米

AN5875 RS232 9p F电缆

AN5883用于面板安装的支架安装（T2盒式）

AN5884用于机架安装的机架安装套件（T2盒式）

参考传感器：

AN5847-30000A Pt100工作标准传感器，-180至450°C

                            L = 500 mm，直径5 mm，稳定性0.025°C，LEMO输出，有认证

AN5847-30001A Pt100工作标准传感器，-180至450°C

                            L = 500 mm，直径5 mm，稳定性0.025°C，LEMO输出，无认证

AN5848-30000 Pt100工作标准传感器，-180至450°C

                            L = 400 mm，直径6 mm，稳定性0.050°C，LEMO输出，带认证

AN5848-30001 Pt100工作标准传感器，-180至450°C

                            L = 400 mm，直径6 mm，稳定性0.050°C，LEMO输出，无需认证

软件：

VISULOG监控软件32位完整版

认证：

QMA11EN COFRAC校准证书

                            包含测试设备的所有相关数据点

包装信息：

尺寸255 x 88 x 310毫米

根据所选配置，重量（总）2至3千克



支持：

产品

描述

发布

类型

Aophp601

Labview©驱动程序

A.01

压缩

PHP 601

固件

D.00

可执行程序

PHP 601

说明书

PDF格式

PHP 601- 602 IEEE-RS232通信接口

用于IEEE - RS232接口的通信协议

PDF格式
