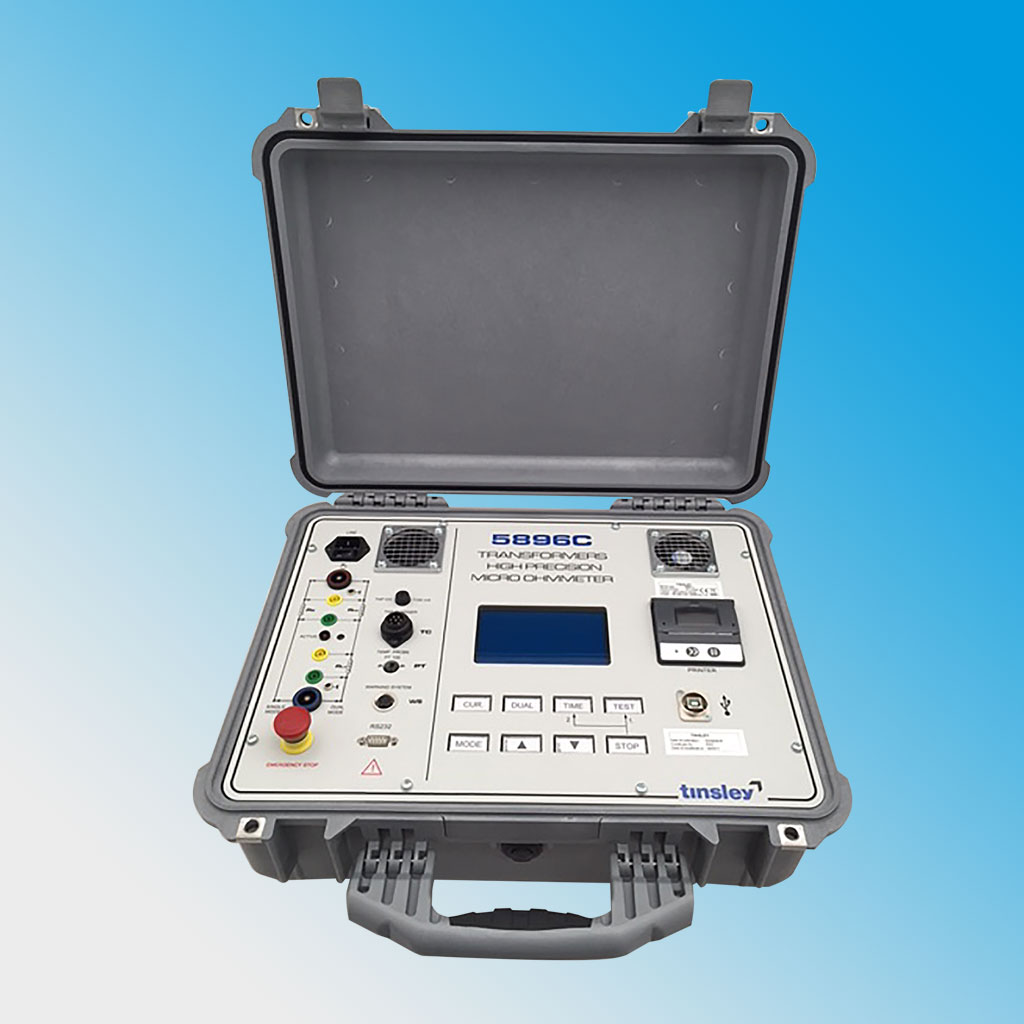

型号5896C双通道变压器微欧姆表

特征

• RX范围20  m W  （10-60A）至6k W  （10mA）
• 最大分辨率0.01 mW
• 自动范围选择
• 电流设定范围为0.01至60A
• 60V快速内核饱和
• 测试对象高达150MVA，5至10A，500MVA，20至60A
• “热运行”测量包括算法
  （t = 0时的电阻）
• 测量不确定度±0.1％的读数
• 温度测量和补偿至20°C，T / C为“Cu”和“Al”
• RS232C端口，用于仪器的完全外部控制
• Centronics打印机界面

一般：

5896C的优点是使用简单

Tinsley 5896C专门用于测量变压器，电动机和发电机等高感应负载的电阻。它具有0.01μ的测量分辨率W¯¯  为20μ W¯¯ 范围并且可以测量电阻达到6K w ^。可以测量高达500 MVA及以上的变压器。专门设计的电流源用于快速饱和器件内核，并在最短的时间内获得稳定的电阻读数。

为了始终显示最高读数分辨率，范围选择自动执行，因此无需由操作员设置。

需要时，温度补偿功能允许通过输入被测设备的实际温度或使用PT100温度探头将读数校正到20°C等效值。可以选择铜或铝绕组的校正。

当用于自动“热运行”测试时，以预设的时间间隔进行测量，并使用内部算法计算t = 0时的电阻。通过将存储的能量释放到5896C衰减电阻和压敏电阻中，变压器在测试后变得安全。当放电警告灯指示可以安全地移除测试导线时，只剩下可忽略不计的残留物。

5896C采用四线测量技术消除了测试引线电阻的影响。通过使用5896C的双输入，可以同时测量变压器的低压和高压绕组。这可以大大减少产生冷却曲线所需的时间，并且具有额外的优点，即当5896C同时为高压绕组供电时，可以提高低压绕组测量的稳定性。

5896C可用于控制变压器分接开关。因此，无需在每次分接变换之间移除电流，就可以进行自动测量。在切换期间，仪器的输入受到保护，以避免在测试期间当分接开关被证明有故障时可能发生的损坏。

产品规格：

请参阅下表，了解本产品规格的详细信息。
