标准参考电阻器

标准参考电阻器

标准参考电阻器

￥ 0.00
0.00
品牌：

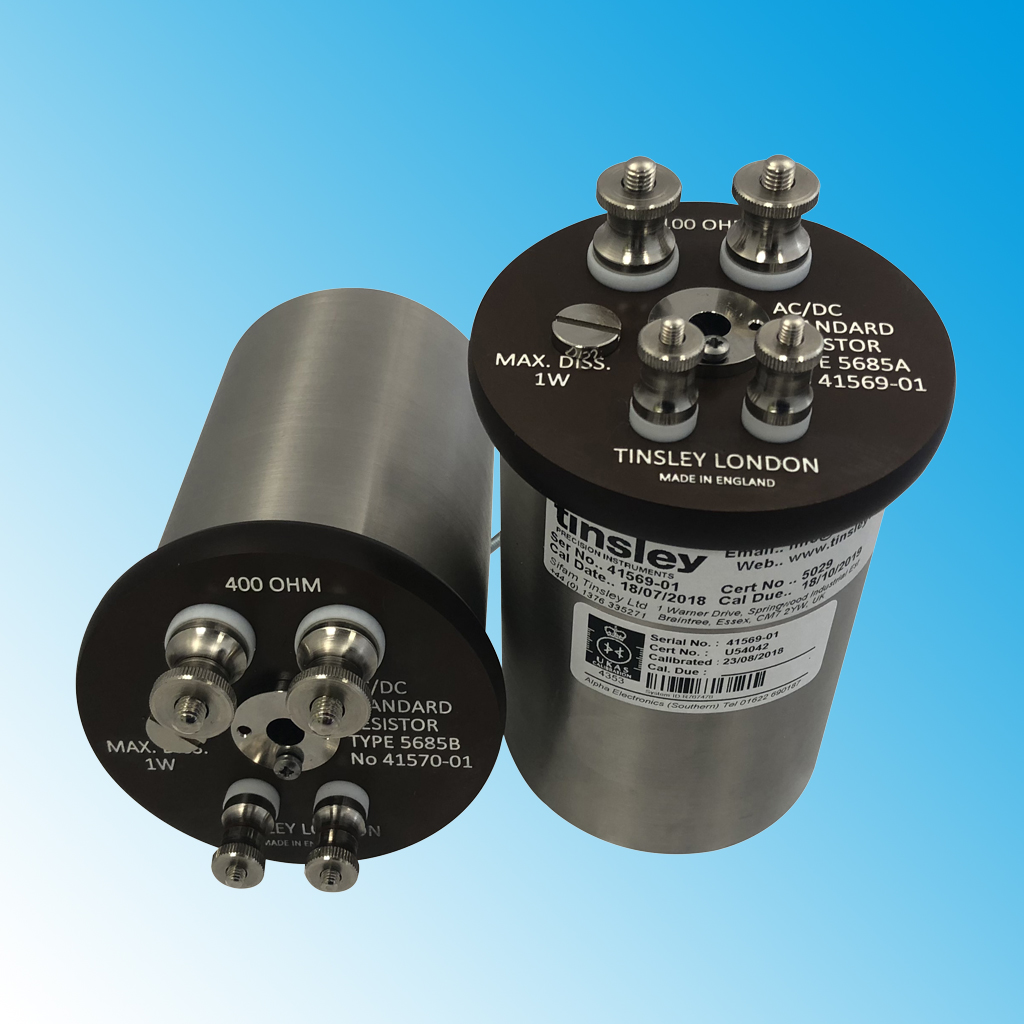

标准参考电阻器

标准参考电阻器

这些标准电阻器的设计基于国家物理实验室合作多年来开展的工作。该设计起源于NPL的F. J. Wilkins，并且由于使用交流和直流对稳定性和温度系数进行了许多测试而得到了发展。一些原始设计特征为了简单而被丢弃，特别是不再有角认为有必要。

目标是生产符合最高规格的四端标准电阻，适用于频率为1592 Hz的交流和直流工作。1欧姆到10,000欧姆。电阻器由特别选择的合金制成，该合金具有低温度系数，以无应变的方式安装在由材料或低介电损耗但具有高机械稳定性的成形器上。所有连接都是焊接的。元件的长时间热处理确保了长期稳定性和低温度系数的阻力。

这些元件密封在不锈钢容器中，容器中装满干油（Castro！Whitemor WOM14）。设置用于插入温度计，但电阻器用于温度控制的油浴中。

电阻器的最大功耗为1瓦，但耗散10毫瓦时可获得最高性能，这是理想的工作条件。如果耗散增加到1瓦，则不会造成伤害，但自加热会在几分钟后生效。自引入这些标准电阻器以来，它们已被国家和主要工业标准实验室采用作为其主要标准。过去二十五年从这些实验室获得的信息表明它们具有极高的稳定性。

例如，测试表明，这种类型的电阻器在十年内稳定在1ppm以内。

一般：

应用

  • 全球校准实验室电压和电阻的主要标准
  • 电阻和温度桥的校准参考，例如欧姆表和交流或直流温度桥

特殊功能

  • 高精确度
  • 出色的长期稳定性
  • 温度系数低
  • 坚固的不锈钢结构
  • 电阻范围为1至10'000欧姆
  • 频率依赖性1 ppm至1,592 Hz（型号5685



订购代码：

Tinsley型号

描述

5685A1

高级电阻：1欧姆2ppm

5685A2

高级电阻：10欧姆2ppm

5685A3

高级电阻：25欧姆2ppm

5685A4

高级电阻：100欧姆2ppm

5685A07

高级电阻：300欧姆2ppm

5685B24

高级电阻：400欧姆2ppm

5685B16

高级电阻：500欧姆2ppm

5685B1

高级电阻：1K欧姆2ppm

5695R1

标准电阻：1欧姆5ppm

5695R10

标准电阻：10欧姆5ppm

5695R25

标准电阻：25欧姆5ppm

5695R100

标准电阻：100欧姆5ppm

5695R300

标准电阻：300欧姆5ppm

5695R400

标准电阻：400欧姆5ppm

5695R500

标准电阻：500欧姆5ppm

5695R1000

标准电阻：1K欧姆5ppm

5686A

直流标准电阻0.001欧姆0.02％

5686B

直流标准电阻0.01欧姆0.01％

5686C

直流标准电阻0.1欧姆0.002％

5615A

高阻标准电阻 - 100k欧姆10ppm

5615B

高阻标准电阻 - 1M欧姆20ppm

5615C

高阻标准电阻 - 10M欧姆20ppm

5648

温控外壳





下载产品资料：

Tinsley_5685-and-5695
