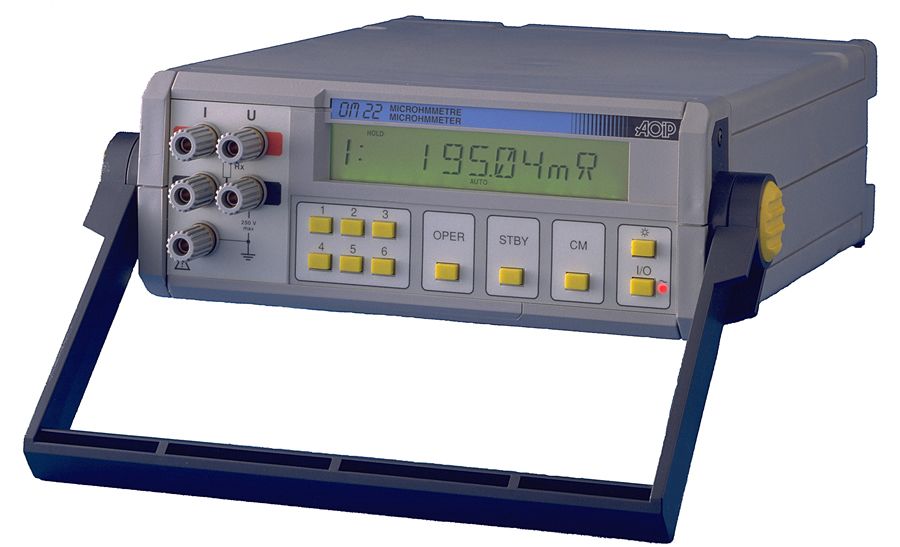

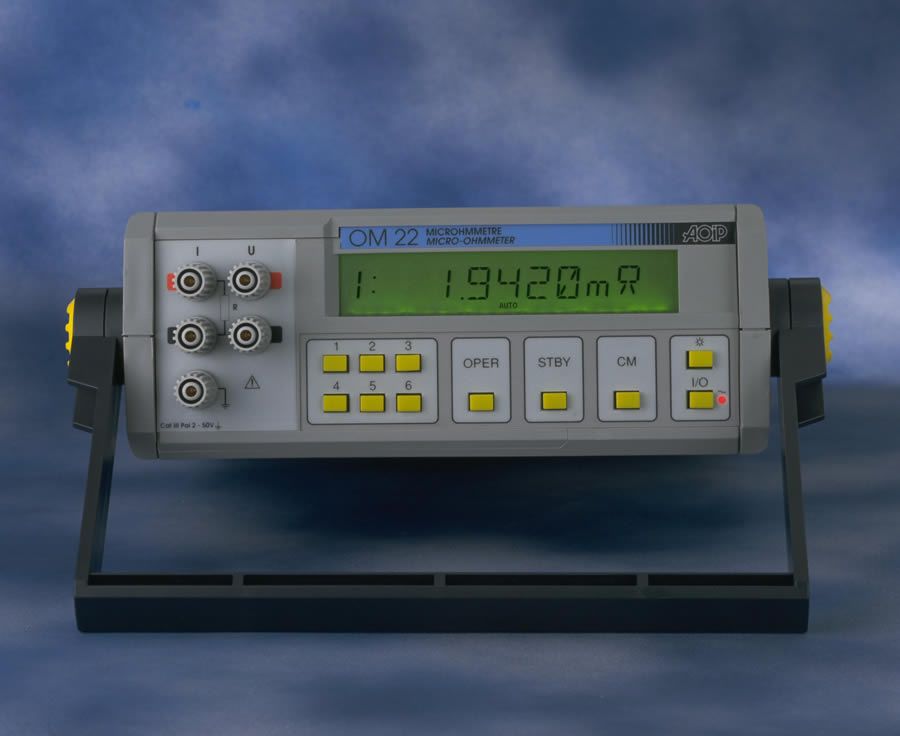

OM 22 工业台式微欧姆表 - 高精度:0.03%

OM 22 工业台式微欧姆表 - 高精度:0.03%

OM 22工业台式微欧表用于4线测量,电阻值极低,最高可达20KΩ,精度为0.03RDG,分辨率为0.1μΩ。可编程,特别适用于具有重复测量任务的测试台。低温度系数10 ppm /°C,每次测量前自动去除EMF寄生虫,金属温度补偿和环境温度补偿,提高了测量的可靠性和准确性。


0.00
0.00
品牌:


OM 22工业台式微欧表用于4线测量,电阻值极低,最高可达20KΩ,精度为0.03RDG,分辨率为0.1μΩ。可编程,特别适用于具有重复测量任务的测试台。低温度系数10 ppm /°C,每次测量前自动去除EMF寄生虫,金属温度补偿和环境温度补偿,提高了测量的可靠性和准确性。


OM 22工业台式微欧表用于4线测量,电阻值极低,最高可达20KΩ,精度为0.03RDG,分辨率为0.1μΩ。可编程,特别适用于具有重复测量任务的测试台。低温度系数10 ppm /°C,每次测量前自动去除EMF寄生虫,金属温度补偿和环境温度补偿,提高了测量的可靠性和准确性。







下载产品资料:

AOIP-OM_22






描述:

OM 22台式微欧表用于4线测量,电阻值极低,最高可达20KΩ,精度为0.03RDG,分辨率为0.1μΩ。可编程,特别适用于具有重复测量任务的测试台。低温度系数10 ppm /°C,每次测量前自动去除EMF寄生虫,金属温度补偿和环境温度补偿,提高了测量的可靠性和准确性。

OM 22低电阻欧姆表具有三种电流波形 - 连续,脉冲或交流电流 - 100μA10A以及触发和采样条件的高度灵活性,涵盖了广泛的应用:电缆电阻和电阻率测量,电感电阻测量(电动机和变压器绕组电阻),接触电阻测量(连接器,开关,继电器......),低功率电气元件(保险丝......)和热敏器件的测试,金属化/接地连接和接地连续性测量。

OM 22是一款可编程仪器,非常适合在测试台上使用:它有6种配置可供用户根据要求通过前面板上的6个直接键进行修改和调用。每个配置都定义了每个测量方面:范围,电流波形和值,每个周期的测量次数,存储条件,温度补偿,测量单位,被测金属,线圈加热计算或W / km,报警设置,最大测量电压,模拟输出,触发条件......

如有必要,可以通过标准软件包中提供的LOG OM数据管理软件修改OM 22配置。

仪器内可存储多达1,000个样品,可通过LOG OM直接在显示器或计算机上调用。

由主电源或可充电电池供电,仪器的电子校准无需任何内部调整即可完成。



产品规格:

电阻测量

范围

解析度

准确度为90
23°C±1°C

测量电流

电压下降

2mΩ

0.1μΩ

0.05+0.3μΩ

10 A.

20 mV

20mΩ

1μΩ

0.05+2μΩ

10 A.

200 mV

20mΩ

1μΩ

0.05+3μΩ

1 A.

20 mV

200mΩ

10μΩ

0.05+10μΩ

10 A.

2 V

200mΩ

10μΩ

0.05+20μΩ

1 A.

200 mV

200mΩ

10μΩ

0.05+30μΩ

100毫安

20 mV

100μΩ

0.05+100μΩ

1 A.

2 V

100μΩ

0.03+200μΩ

100毫安

200 mV

100μΩ

0.03+300μΩ

10毫安

20 mV

20Ω

1mΩ

0.03+1mΩ

100毫安

2 V

20Ω

1mΩ

0.03+2mΩ

10毫安

200 mV

20Ω

1mΩ

0.03+3mΩ

1毫安

20 mV

200Ω

10mΩ

0.03+10mΩ

10毫安

2 V

200Ω

10mΩ

0.03+20mΩ

1毫安

200 mV

200Ω

10mΩ

0.03+30mΩ

100μA

20 mV

2kΩ

100mΩ

0.03+100mΩ

1毫安

2 V

2kΩ

100mΩ

0.03+200mΩ

100μA

200 mV

20kΩ

0.03+1Ω

100μA

2 V

自动或手动选择测量范围
精度以读数百分比表示+计数超过90天在23±1°C
最大容量:26,000计数

更多功能

配置

提供6种配置,必要时可使用标准配置的LOG OM软件进行修改

阻力类型

·         感应电阻:线圈,变压器,电机绕组......

·         无感电阻:接地,涂层,接触电阻......

测量电流

·         内部或外部来源

·         直流电流从100μA10 A.

·         连续,脉冲或脉冲交替

测量时间

在直流模式下<1 s
脉冲电流模式下<1.5 s
<
在交流电模式下<2 s

测量触发条件

手动或自动触发,从2/秒到1/ 9小时,允许单个操作员进行测量

电磁场

每次测量前自动补偿EMF寄生虫,以获得更高的准确度

温度补偿

金属温度系数的
选择环境温度的选择(用外部探头编程或测量)
20°C
时的温度补偿:分辨率:0.1°C,精度:±0.5°C
R20 =在环境温度下补偿的电阻等于20°C

温度系数超出工作范围

精度<10/°C

相对测量

显示L = R-R0L = 100 xR-R0/ R0 in
其中L:读取值,R:测量值和R:参考值从存储器中调用或由操作员输入

线圈加热计算

根据环境温度,环境温度下的原始线圈电阻,加热后的线圈电阻和线圈材料计算线圈加热

警报

2个可编程阈值,带有视觉和声音信号以及继电器输出

输出

·         两个继电器(1 A / 220 VAC

·         1个模拟输出0 - 2.5 V(负载> =2.5kΩ,分辨率:10 mV,精度:±10 mV

校准

无需内部调整的数字校准

一般规格

尺寸

225 x 88 x 310毫米

重量

23千克,具体取决于选项

显示

LCD 26,000计数,16个数字点亮,11.5 mm

电源

115/230 V50/60 Hz

带内置充电器的电池(可选)

类型:12 V电池组
电池寿命:28小时根据使用
充电时间:14小时

通讯端口

·         RS 232标准配置

·         IEEE 488-2可选

允许直接从计算机进行编程,数据管理和单元校准

存储容量

具有平均值,最小值和最大值的1,000次测量
直接在显示器上或通过数字和模拟接口读取存储器

环境指标

参考范围

23°C±1°C(相对湿度:冷凝45%至75%)

操作参考范围

050°C(相对湿度:2080%无冷凝)

限制操作范围

-10°C+ 50°C(相对湿度:1080w / o冷凝)

存储温度限制

-30°C+ 55°C
(带电池的型号为-15°C+ 50°C

保护IP

符合EN60529IP40

最高海拔

2,500

安全规范

保护

·         电压电线的电子保护

·         电流电线的保险丝保护

·         在感应电阻测量期间防止电流断路

符合EN 61010-1
III类,污染2

额定电压

50

楔块和振动

EN61010-1

EMC符合性

免疫:

·         EN 50082-1 / 1992

传导和辐射发射:

·         EN 55022B

·         辐射:IEC 801-3 / 1984

·         执行:IEC 801-4 / 1988

·         静电放电:IEC 801-2 / 1991



型号和配件:

仪器:

OM 22-1工业台式微欧姆表

                            RS 232接口

OM 22-2工业台式微欧姆表

                            RS 232接口和电池+充电器

OM 22-3工业台式微欧姆表

                            RS 232接口和IEEE 488

OM 22-4工业台式微欧姆表

                            RS 232接口,IEEE 488和电池+充电器

标配LOG OM配置软件

剪辑和探针:

请注意,每个OM 22需要2个剪辑。

AN5806-2镀金Kelvin夹子,2件套

                            开口直径:12 mm,电缆长度:2 m

AN5806C Kelvin剪辑,2件套

                            开口直径:12 mm,电缆长度:3 m

AMT003每个测试探针

                            电缆长度:5

AMT004 Kelvin剪辑,每个单位

                            开口直径:25 mm,电缆长度:3 m

其他配件:

用于OM 22LOG OM配置和利用软件

                            包括RS 232电缆

AN6901用于台式仪器的软包

AMT002外部电源3 V - 10 A.

AN5883用于面板安装的支架安装(T2盒式)

AN5884用于机架安装的机架安装套件(T2盒式)

AN5875 RS232 9p F电缆

AN5836 IEEE 488电缆

                            长度:2

AN8009 10个保险丝 - 16 A

认证:

QMA11EN COFRAC校准证书



支持:

产品

描述

发布

类型

饰品

夹子,探针和其他配件手册

07/2014

PDF格式

Aoom2x

Labview©驱动程序

A.08

压缩

LOG OM

数据管理软件

B.05

压缩

OM 22 EN

说明书

PDF格式
