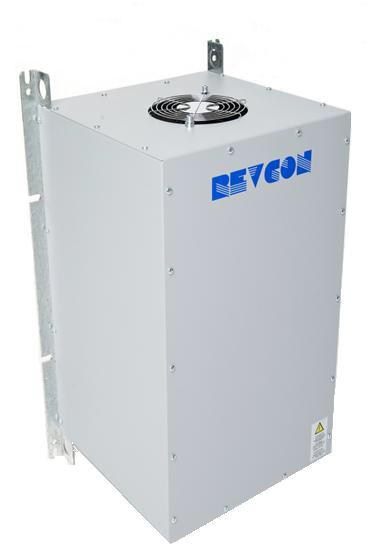

RECON RHF-R回馈和再生谐波滤波器

RECON RHF-R回馈和再生谐波滤波器

理想情况下，所有负载和源均具有纯正弦电流波形。但是不幸的是，大多数设备的真实波形是非常不同的。非线性负载（例如6脉冲驱动器的二极管输入电桥）正在引起电源电压失真。通常由总谐波失真THD评估的该失真评估从2次到40次谐波的频率。在50Hz网络中，这是100Hz至2kHz之间的区域。

电压畸变的影响是多种多样的，最典型的影响是变压器和PFC应用（电容器组）的过热。谐波失真的影响被低估了，这是电气和机械设备预期寿命的显着降低。

Der Revcon谐波滤波器（RHF）避免了非线性负载和源的谐波失真。该滤波器未调谐到特定频率，但像带宽滤波器一样工作，可将所有频率降低到50次谐波。RHF滤波器将电流的总谐波失真（THDi）降低到明显低于5％的水平。这对于达到越来越多的通用标准（例如IEEE 519-2014）是必要的。


￥ 0.00
0.00
品牌：


理想情况下，所有负载和源均具有纯正弦电流波形。但是不幸的是，大多数设备的真实波形是非常不同的。非线性负载（例如6脉冲驱动器的二极管输入电桥）正在引起电源电压失真。通常由总谐波失真THD评估的该失真评估从2次到40次谐波的频率。在50Hz网络中，这是100Hz至2kHz之间的区域。

电压畸变的影响是多种多样的，最典型的影响是变压器和PFC应用（电容器组）的过热。谐波失真的影响被低估了，这是电气和机械设备预期寿命的显着降低。

Der Revcon谐波滤波器（RHF）避免了非线性负载和源的谐波失真。该滤波器未调谐到特定频率，但像带宽滤波器一样工作，可将所有频率降低到50次谐波。RHF滤波器将电流的总谐波失真（THDi）降低到明显低于5％的水平。这对于达到越来越多的通用标准（例如IEEE 519-2014）是必要的。


回馈和再生单元RHF-R谐波过滤器

再生电流的被动谐波抑制

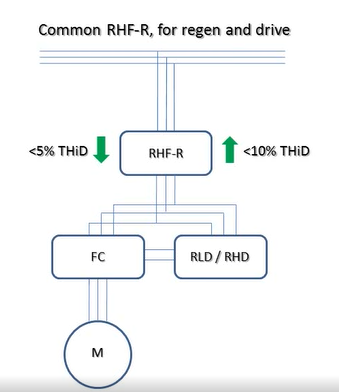

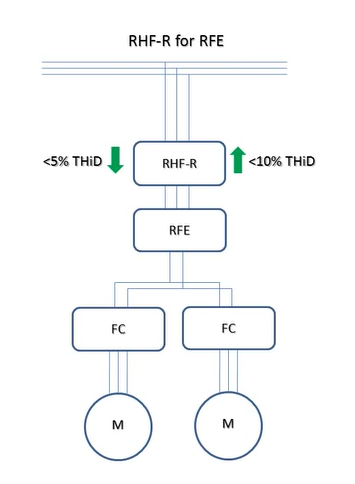

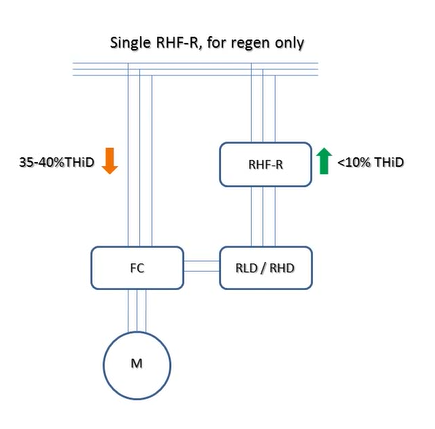

所述Revcon公司®谐波滤波器RHF-RA / RB减少了由再生模块，诸如RLD，RHD或RFE的电流的谐波失真。

所述Revcon公司RHF-RA / RB是无源滤波器。它不像吸收电路那样调谐到各个频率，而是像带阻滤波器那样工作，可将显著降低所有高达50次的低次谐波。




为了进行比较，下表显示了在变频器/整流器的标称点处通过THiD（线路电流的总谐波失真）评估的变频器和再生单元的电路反馈：



4％阻抗电压扼流圈
6脉冲整流器
不带RHF-RA / RB的再生单元
带RHF-RA的再生单元
带RHF-RB的再生单元
40％ 40％ <16％ <10％

如果系统几乎只使用再生单元或在公共能源供应网络中运行，则使用RHF-RA / RB可以长期持久地降低低压系统的谐波负载。无源谐波滤波器REVCON RHF-RA / RB代表了一种有效，廉价且非常有效（？> 98.5％）的措施，可减少谐波失真。仅与选项EST有关。
