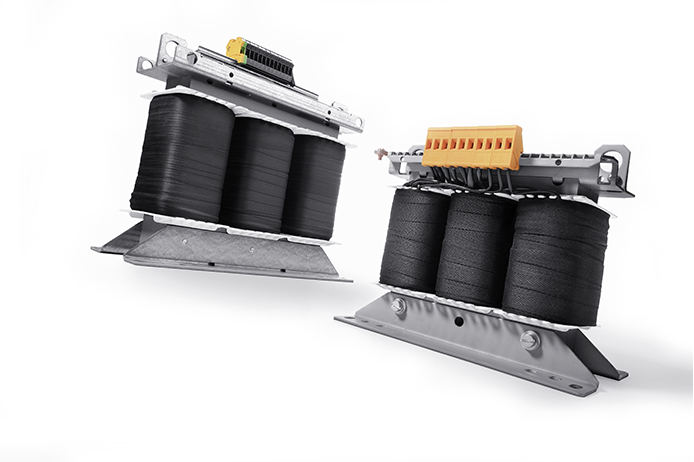

AT3自耦变压器

AT3自耦变压器

0.00
0.00
品牌:

AT3
自耦变压器
支撑角铁, PRI 3 x 200/208 Vac – 3 x 690 Vac, SEC 3 x 400 Vac, 2.000 – 250.000 VA


一般数据
 测量输入电压 3 x 200/208 - 3 x 690 Vac
 测量输出电压 3 x 400 Vac
 绝缘材料级 F
 环境温度 最大 40 °C
 有效度至 98 %
 防护等级 IP 00
 可选适用于高防护等级的匹配机体
 测量功率 2.000 - 250.000 VA


优点
 多种安装尺寸
 固定式触摸保护螺栓连接端子符合 UVV BGV A3
 良好的防腐蚀和通过真空浸透 确保较小的噪声
 已申请专利的安装技术用于减少热损耗
 较高的有效度
 重量轻且结构小巧(相对隔离变压器)
 内置起重机吊环
 加宽的支撑角铁适用上方简易安装


标准
 自耦变压器符合: VDE 0570 第 2-13 部分, DIN EN 61558-2-13, EN 61558-2-13, IEC 61558-2-13, UL 5085-1/-2, CSA 22.2 No.66


许可
 UL 5085-1/-2, CSA 22.2 No.66


应用
 自耦变压器用于输入和输出端的电压匹配而无电气隔离要求

变体 测量输入电压 测量输出电压 测量功率
AT3 2-20/21-4 3 x 200/208 Vac 3 x 400 Vac 2.000 VA
AT3 2-22/23-4 3 x 220/230 Vac 3 x 400 Vac 2.000 VA
AT3 2-24/35-4 3 x 240/346 Vac 3 x 400 Vac 2.000 VA
AT3 2-38/42-4 3 x 380/415 Vac 3 x 400 Vac 2.000 VA
AT3 2-44/46-4 3 x 440/460 Vac 3 x 400 Vac 2.000 VA
AT3 2-48/50-4 3 x 480/500 Vac 3 x 400 Vac 2.000 VA
AT3 2-58/60-4 3 x 575/600 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-4 3 x 600/690 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-23 3 x 690 Vac 3 x 400 Vac 2.000 VA
AT3 3,5-20/21-4 3 x 200/208 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-22/23-4 3 x 220/230 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-24/35-4 3 x 240/346 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-38/42-4 3 x 380/415 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-44/46-4 3 x 440/460 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-48/50-4 3 x 480/500 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-58/60-4 3 x 575/600 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-69-4 3 x 600/690 Vac 3 x 400 Vac 3.500 VA
AT3 10-20/21-4 3 x 200/208 Vac 3 x 400 Vac 10.000 VA
AT3 10-22/23-4 3 x 220/230 Vac 3 x 400 Vac 10.000 VA
AT3 10-24/35-4 3 x 240/346 Vac 3 x 400 Vac 10.000 VA
AT3 10-38/42-4 3 x 380/415 Vac 3 x 400 Vac 10.000 VA
AT3 10-44/46-4 3 x 440/460 Vac 3 x 400 Vac 10.000 VA
AT3 10-48/50-4 3 x 480/500 Vac 3 x 400 Vac 10.000 VA
AT3 10-58/60-4 3 x 575/600 Vac 3 x 400 Vac 10.000 VA
AT3 10-69-4 3 x 600/690 Vac 3 x 400 Vac 10.000 VA
AT3 15-20/21-4 3 x 200/208 Vac 3 x 400 Vac 15.000 VA
AT3 15-22/23-4 3 x 220/230 Vac 3 x 400 Vac 15.000 VA
AT3 15-24/35-4 3 x 240/346 Vac 3 x 400 Vac 15.000 VA
AT3 15-38/42-4 3 x 380/415 Vac 3 x 400 Vac 15.000 VA
AT3 15-44/46-4 3 x 440/460 Vac 3 x 400 Vac 15.000 VA
AT3 15-48/50-4 3 x 480/500 Vac 3 x 400 Vac 15.000 VA
AT3 15-58/60-4 3 x 575/600 Vac 3 x 400 Vac 15.000 VA
AT3 15-69-4 3 x 600/690 Vac 3 x 400 Vac 15.000 VA
AT3 25-20/21-4 3 x 200/208 Vac 3 x 400 Vac 25.000 VA
AT3 25-22/23-4 3 x 220/230 Vac 3 x 400 Vac 25.000 VA
AT3 25-24/35-4 3 x 240/346 Vac 3 x 400 Vac 25.000 VA
AT3 25-38/42-4 3 x 380/415 Vac 3 x 400 Vac 25.000 VA
AT3 25-44/46-4 3 x 440/460 Vac 3 x 400 Vac 25.000 VA
AT3 25-48/50-4 3 x 480/500 Vac 3 x 400 Vac 25.000 VA
AT3 25-58/60-4 3 x 575/600 Vac 3 x 400 Vac 25.000 VA
AT3 25-69-4 3 x 600/690 Vac 3 x 400 Vac 25.000 VA
AT3 45-20/21-4 3 x 200/208 Vac 3 x 400 Vac 45.000 VA
AT3 45-22/23-4 3 x 220/230 Vac 3 x 400 Vac 45.000 VA
AT3 45-24/35-4 3 x 240/346 Vac 3 x 400 Vac 45.000 VA
AT3 45-38/42-4 3 x 380/415 Vac 3 x 400 Vac 45.000 VA
AT3 45-44/46-4 3 x 440/460 Vac 3 x 400 Vac 45.000 VA
AT3 45-48/50-4 3 x 480/500 Vac 3 x 400 Vac 45.000 VA
AT3 45-58/60-4 3 x 575/600 Vac 3 x 400 Vac 45.000 VA
AT3 45-69-4 3 x 600/690 Vac 3 x 400 Vac 45.000 VA
AT3 70-20/21-4 3 x 200/208 Vac 3 x 400 Vac 70.000 VA
AT3 70-22/23-4 3 x 220/230 Vac 3 x 400 Vac 70.000 VA
AT3 70-24/35-4 3 x 240/346 Vac 3 x 400 Vac 70.000 VA
AT3 70-38/42-4 3 x 380/415 Vac 3 x 400 Vac 70.000 VA
AT3 70-44/46-4 3 x 440/460 Vac 3 x 400 Vac 70.000 VA
AT3 70-48/50-4 3 x 480/500 Vac 3 x 400 Vac 70.000 VA
AT3 70-58/60-4 3 x 575/600 Vac 3 x 400 Vac 70.000 VA
AT3 70-69-4 3 x 690 Vac 3 x 400 Vac 70.000 VA
AT3 110-20/21-4 3 x 200/208 Vac 3 x 400 Vac 110.000 VA
AT3 110-22/23-4 3 x 220/230 Vac 3 x 400 Vac 110.000 VA
AT3 110-24/35-4 3 x 240/346 Vac 3 x 400 Vac 110.000 VA
AT3 110-38/42-4 3 x 380/415 Vac 3 x 400 Vac 110.000 VA
AT3 110-44/46-4 3 x 440/460 Vac 3 x 400 Vac 110.000 VA
AT3 110-48/50-4 3 x 480/500 Vac 3 x 400 Vac 110.000 VA
AT3 110-58/60-4 3 x 575/600 Vac 3 x 400 Vac 110.000 VA
AT3 110-69-4 3 x 690 Vac 3 x 400 Vac 110.000 VA
AT3 160-20/21-4 3 x 200/208 Vac 3 x 400 Vac 160.000 VA
AT3 160-22/23-4 3 x 220/230 Vac 3 x 400 Vac 160.000 VA
AT3 160-24/35-4 3 x 240/346 Vac 3 x 400 Vac 160.000 VA
AT3 160-38/42-4 3 x 380/415 Vac 3 x 400 Vac 160.000 VA
AT3 160-44/46-4 3 x 440/460 Vac 3 x 400 Vac 160.000 VA
AT3 160-48/50-4 3 x 480/500 Vac 3 x 400 Vac 160.000 VA
AT3 160-58/60-4 3 x 575/600 Vac 3 x 400 Vac 160.000 VA
AT3 160-69-4 3 x 690 Vac 3 x 400 Vac 160.000 VA
AT3 250-20/21-4 3 x 200/208 Vac 3 x 400 Vac 250.000 VA
AT3 250-22/23-4 3 x 220/230 Vac 3 x 400 Vac 250.000 VA
AT3 250-24/35-4 3 x 240/346 Vac 3 x 400 Vac 250.000 VA
AT3 250-38/42-4 3 x 380/415 Vac 3 x 400 Vac 250.000 VA
AT3 250-44/46-4 3 x 440/460 Vac 3 x 400 Vac 250.000 VA
AT3 250-48/50-4 3 x 480/500 Vac 3 x 400 Vac 250.000 VA
AT3 250-58/60-4 3 x 575/600 Vac 3 x 400 Vac 250.000 VA
AT3 250-69-4 3 x 690 Vac 3 x 400 Vac 250.000 VA



产品规格书下载


AT3_datasheet
