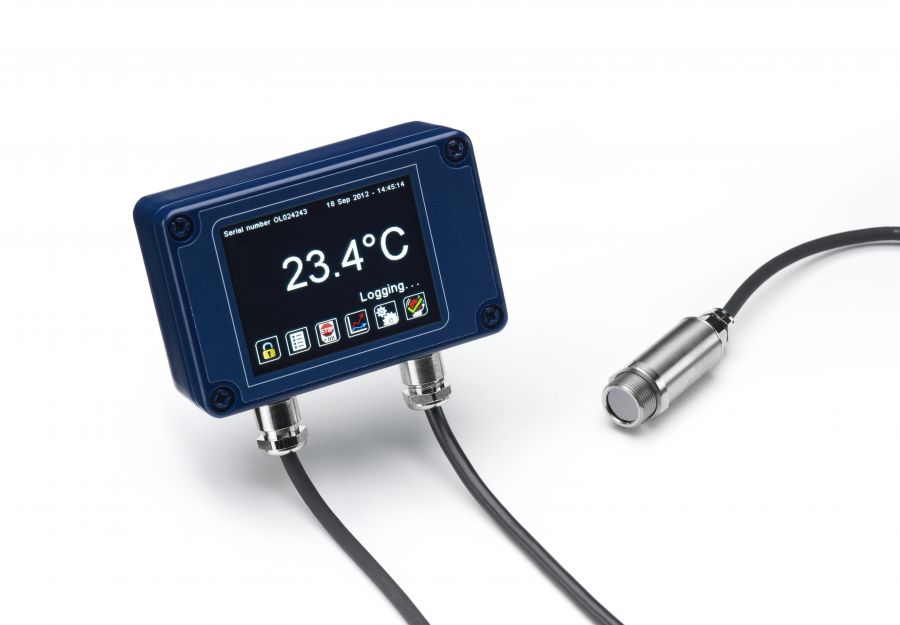

IRtec Rayomatic 16系列是一款微型工艺红外测温仪,具有独立的电子模块,可根据不同型号在-20°C至1000°C范围内测量。
JA和HA型号的传感头可承受高达120°C和180°C的环境温度而无需冷却。
· 8至14微米
· 微型传感头和可配置电子模块
· 可选触摸屏,用于温度指示和配置
· 可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却
· 可选的MicroSD数据记录
· 感应头部电缆可抵抗运动干扰
· 可选4-20 mA,RS485 Modbus或24 V报警继电器输出
· MIN / MAX / AVG值,峰值/谷值保持
IRtec Rayomatic 16系列是一款微型工艺红外测温仪,具有独立的电子模块,可根据不同型号在-20°C至1000°C范围内测量。
JA和HA型号的传感头可承受高达120°C和180°C的环境温度而无需冷却。
· 8至14微米
· 微型传感头和可配置电子模块
· 可选触摸屏,用于温度指示和配置
· 可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却
· 可选的MicroSD数据记录
· 感应头部电缆可抵抗运动干扰
· 可选4-20 mA,RS485 Modbus或24 V报警继电器输出
· MIN / MAX / AVG值,峰值/谷值保持
IRtec Rayomatic 16系列是一款微型工艺红外测温仪,具有独立的电子模块,可根据不同型号在-20°C至1000°C范围内测量。
JA和HA型号的传感头可承受高达120°C和180°C的环境温度而无需冷却。
· 8至14微米
· 微型传感头和可配置电子模块
· 可选触摸屏,用于温度指示和配置
· 可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却
· 可选的MicroSD数据记录
· 感应头部电缆可抵抗运动干扰
· 可选4-20 mA,RS485 Modbus或24 V报警继电器输出
· MIN / MAX / AVG值,峰值/谷值保持
下载产品资料:
描述:
IRtec Rayomatic 16系列是一系列微型非接触式红外温度传感器,带有独立的电子模块,温度范围为-20°C至1000°C。
所有型号都具有可调节的发射率设置,能够测量各种目标材料,包括食品,纸张,纺织品,塑料,皮革,烟草,药品,化学品,橡胶,煤和沥青。
可选的触摸屏界面为MicroSD卡提供温度指示,报警,传感器配置和数据记录。可选的高温传感头可在高达180°C的环境温度下使用而无需冷却。高环境温度型号的低噪音电缆可抵抗移动干扰,因此非常适合安装在机器人手臂等移动物体上。
可选择光学元件来测量短距离或长距离的小型或大型目标,并且可选择4-20 mA,RS485 Modbus和报警继电器输出。
· 8至14微米
· 微型传感头和可配置电子模块
· 可选触摸屏,用于温度指示和配置
· 可选的IP65传感头可承受高达120°C或180°C的温度而无需冷却
· 可选的MicroSD数据记录
· 感应头部电缆可抵抗运动干扰
· 可选4-20 mA,RS485 Modbus或24 V报警继电器输出
· MIN / MAX / AVG值,峰值/谷值保持
产品规格:
模型 |
LT |
公吨 |
H T |
XT |
CT |
温度范围 |
-20至100°C |
0至250°C |
0至500°C |
0至1000°C |
-20至1000°C可配置 |
光谱响应 |
8 - 14μm |
||||
发射率 |
可调范围为0.2至1.0 |
||||
准确性 |
±1%RDG或1°C |
||||
重复性 |
±0.5%RDG或0.5°C |
||||
响应时间 |
240毫秒(90%) |
|
|
|
数据记录 |
Rayomatic 16型号-CRT和-BRT包括用于数据记录的MicroSD卡插槽,可通过触摸屏界面进行配置。用户可以选择采样率和要采样的样本数,并安排数据记录在特定时间开始。 |
警报 |

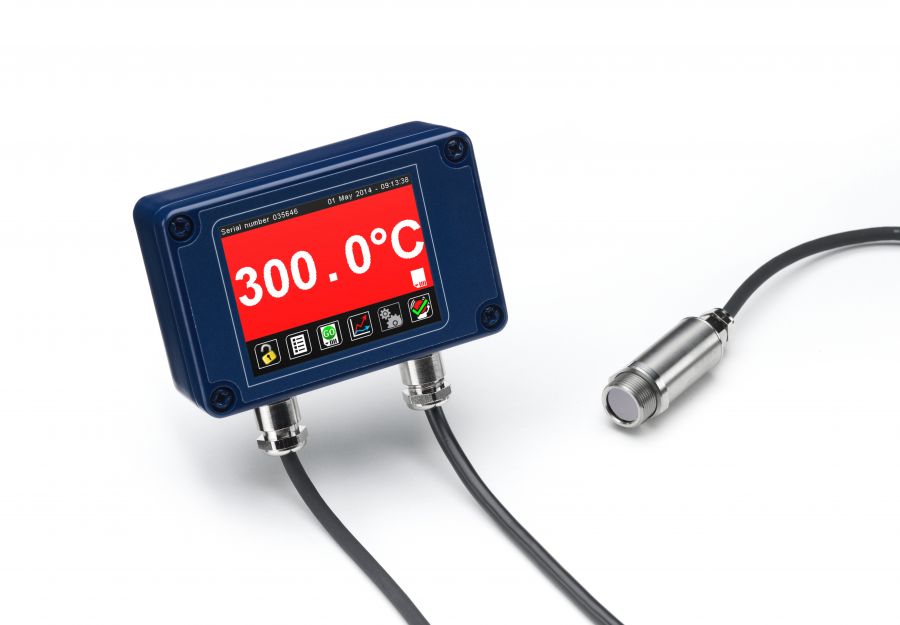

在报警条件下,显示屏会改变颜色,以提供即时和明显的报警指示。可以通过触摸屏配置报警模式和级别。 |
大小L xlxh |
电子模块:98
x 64 x 36 mm |
重量 |
390克带电缆 |
物料 |
头部:IP65不锈钢 |
触摸屏 |
电阻式触摸TFT 2.83“,320x240像素 |
电源 |
24 VDC,最大100 mA |
环路阻抗 |
最大900Ω |
参考条件 |
0°C至+ 70°C(95%非冷凝) |
环境评级 |
IP65 |
型号和配件:
订购代码结构:16-AA-BB-CC-DDD-E / MAN
请从下面的表A,B ...中选择所需的选项以定义正确的设备参考。
16 Rayomatic 16
标准配置:
· 英语说明书
表AA传感头操作范围
MA感应头0 - 60°C
JA传感头0 - 120°C(仅限20:1光学元件)
HA感应头0 - 180°C(仅限20:1光学元件)
表BB光学 - 到目标的距离
2光学元件2:1,61.9 mm @ 100 mm
15光学元件15:1,45.2 mm @ 500 mm
20光学元件20:1,36.9 mm @ 500 mm
30光学元件30:1,28.6 mm @ 500 mm
CF近焦镜头,5 mm @ 100 mm
表CC温度范围
LT -20°C - 100°C
MT 0 - 250°C
HT 0 - 500°C
XT 0 - 1000°C
CT -20 - 1000°C可配置(仅限-CRT,-BB,-BRT型号)
表DDD输出
CB 4-20 mA输出,无屏幕
CRT CB选件+2个报警继电器输出,带触摸屏
BB RS485 Modbus输出,无屏幕
BRT BB选件+2个报警继电器输出,带触摸屏
表E校准证书
0无
1带有数据的工厂可追溯校准证书
Digimax 180 6通道触摸屏集线器,适用于-BB,-BRT和NET型号
MSD 2GB MicroSD卡,带SD卡适配器(-BRT和-CRT型号),用于存储和传输记录的数据
FBS固定安装支架,用于紧凑型传感器
ABS可调安装支架,用于紧凑型传感器

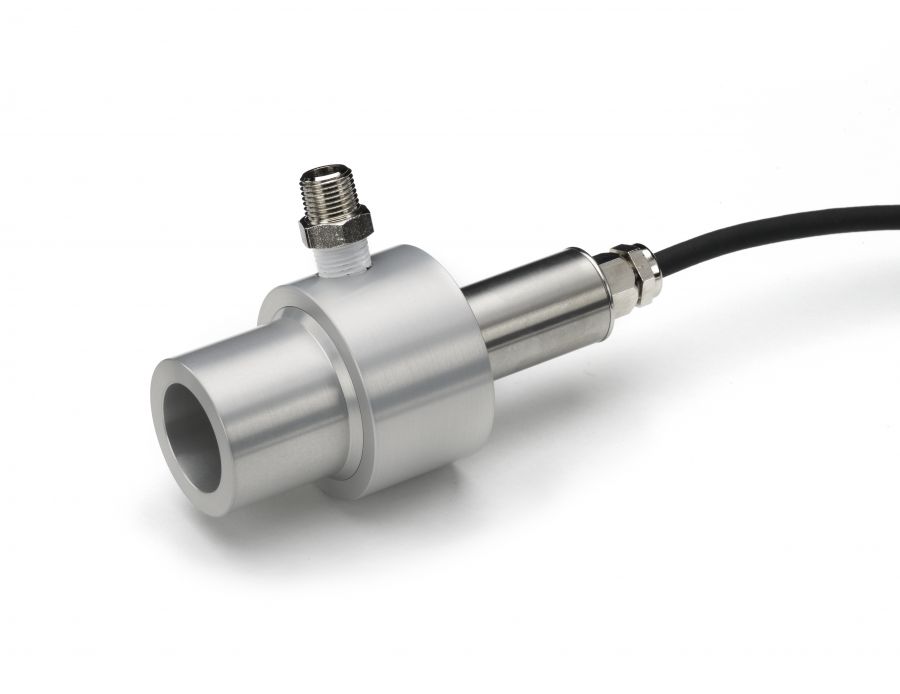

APSW空气净化环用于紧凑型2:1传感器
APSN空气净化环用于紧凑型15:1,30:1和近焦传感器
用于紧凑型传感器的LSTS激光瞄准工具
DLSBFS双激光瞄准支架,固定,用于紧凑型传感器
DLSBAS双激光瞄准支架,可调节,适用于紧凑型传感器
用于双激光瞄准支架的DLSBCE延长电缆 - 1米
PWS不锈钢支架保护塑料窗(仅限8-14μm型号)
PMCE扩展传感头电缆(-MA型号),1米,最长29米
PMCEHT扩展传感头电缆,高温(-HA和-JA型号),1米,延伸长达29米
CALCERT校准证书
CALCERT B重新校准和证书
MBAC在工厂中更改Modbus地址(传感器标配Modbus地址1)。请在订购时为每个传感器指定所需的Modbus地址。
支持:
产品 |
描述 |
发布 |
类型 |
Rayomatic 16 |
数据表 |
V.02 |
|
Rayomatic 16 |
说明书 |
30/2014 |
PDF格式 |
