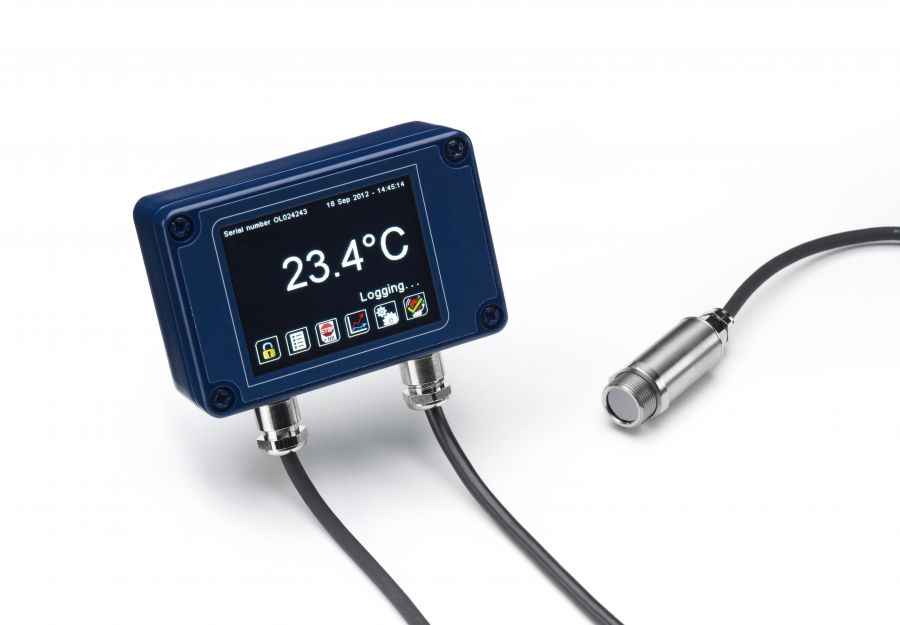

RAYOMATIC 16 2.2 微型2.2μm工艺红外测温仪,适用于要求苛刻的应用,可选触摸屏

IRtec Rayomatic 16 2.2系列是一系列微型非接触式红外温度传感器,带有独立的电子模块,温度范围为100°C2000°C

·         2.02.6微米

·         微型传感头和可配置电子模块

·         可选触摸屏,用于温度指示和配置

·         可选的MicroSD数据记录

·         感应头部电缆可抵抗运动干扰

·         可选4-20 mARS485 Modbus24 V报警继电器输出

·         MIN / MAX / AVG值,峰值/谷值保持


0.00
0.00
品牌:


IRtec Rayomatic 16 2.2系列是一系列微型非接触式红外温度传感器,带有独立的电子模块,温度范围为100°C2000°C

·         2.02.6微米

·         微型传感头和可配置电子模块

·         可选触摸屏,用于温度指示和配置

·         可选的MicroSD数据记录

·         感应头部电缆可抵抗运动干扰

·         可选4-20 mARS485 Modbus24 V报警继电器输出

·         MIN / MAX / AVG值,峰值/谷值保持


IRtec Rayomatic 16 2.2系列是一系列微型非接触式红外温度传感器,带有独立的电子模块,温度范围为100°C2000°C

·         2.02.6微米

·         微型传感头和可配置电子模块

·         可选触摸屏,用于温度指示和配置

·         可选的MicroSD数据记录

·         感应头部电缆可抵抗运动干扰

·         可选4-20 mARS485 Modbus24 V报警继电器输出

·         MIN / MAX / AVG值,峰值/谷值保持





下载产品资料:

AOIP-Rayomatic_16_2.2






描述:

IRtec Rayomatic 16 2.2系列是一系列微型非接触式红外温度传感器,带有独立的电子模块,温度范围为100°C2000°C

所有型号都具有可调节的发射率设置,是目标温度非常高或目标表面具有低发射率的苛刻工业应用的理想推荐,例如许多类型的金属:钢铁工业,食品工业,纸张......

可选的触摸屏界面为MicroSD卡提供温度指示,报警,传感器配置和数据记录。低噪音电缆可抵抗移动干扰,因此非常适合安装在机器人手臂等移动物体上。

可选择光学元件来测量短距离或长距离的小型或大型目标,并且可选择4-20 mARS485 Modbus和报警继电器输出。

·         2.02.6微米

·         微型传感头和可配置电子模块

·         可选触摸屏,用于温度指示和配置

·         可选的MicroSD数据记录

·         感应头部电缆可抵抗运动干扰

·         可选4-20 mARS485 Modbus24 V报警继电器输出

·         MIN / MAX / AVG值,峰值/谷值保持



产品规格:

红外测温

模型

PT

公吨

H T

温度范围

100°C400°C

250°C1000°C

450°C2000°C

光谱响应

2.0 - 2.6μm

发射率

可调范围为0.101.00

准确性

±1RDG2°C

重复性

±0.5RDG0.5°C

响应时间

240毫秒(90%)

光学

更多功能

数据记录

Rayomatic 16 2.2型号-CRT-BRT包括用于数据记录的MicroSD卡插槽,可通过触摸屏界面进行配置。用户可以选择采样率和要采样的样本数,并安排数据记录在特定时间开始。
使用2 GB卡,用户可以存储2840万个读数。数据以.csv格式存储在MicroSD卡上,可以使用电子表格软件轻松查看和编辑。
读数是使用传感器内部时钟标记的时间和日期。

警报

在报警条件下,显示屏会改变颜色,以提供即时和明显的报警指示。可以通过触摸屏配置报警模式和级别。

一般规格

大小L xlxh

电子模块:98 x 64 x 36 mm
传感头:Ø18x 45 mm
螺纹安装:M16 x 1 mm

重量

390克带电缆

物料

头部:IP65不锈钢
电子模块:压铸铝

触摸屏

电阻式触摸TFT 2.83“320x240像素

电源

24 VDC,最大100 mA

环路阻抗

最大900Ω

环境指标

参考条件

传感头:0°C+ 70°C(相对湿度:95%无冷凝)
电子,触摸屏:0°C+ 60°C(相对湿度:95%无冷凝)

环境评级

IP65



型号和配件:

仪器:

订购代码结构:16-2.2-AA-BB-CCC-D / MAN

请从下面的表AB ...中选择所需的选项以定义正确的设备参考。

16-2.2 Rayomatic 16

标准配置:

·         英语说明书

AA        光学 - 距离目标

15光学元件151,100 mm @ 1500 mm(仅限PT型号)

25光学元件251,60 mm @ 1500 mm

75光学元件751,20 mm @ 1500 mm

CF近焦镜头,7.5 mm @ 500 mm

BB温度范围

PT 100°C - 400°C(仅限151光学元件)

MT 250°C - 1000°C

HT 450°C -2000°C

CCC输出

CB 4-20 mA输出,无屏幕

CRT CB选件+2个报警继电器输出,带触摸屏

BB RS485 Modbus输出,无屏幕

BRT BB选件+2个报警继电器输出,带触摸屏

D校准证书

0

1带有数据的工厂可追溯校准证书

附件:

Digimax 180 6通道触摸屏集线器,适用于-BB-BRTNET型号

MSD 2GB MicroSD卡,带SD卡适配器(-BRT-CRT型号),用于存储和传输记录的数据

FBS固定安装支架,用于紧凑型传感器

ABS可调安装支架,用于紧凑型传感器

APSN空气净化衣领

用于紧凑型传感器的LSTS激光瞄准工具

DLSBFS双激光瞄准支架,固定,用于紧凑型传感器

DLSBAS双激光瞄准支架,可调节,适用于紧凑型传感器

用于双激光瞄准支架的DLSBCE延长电缆 - 1

PM2.2CE扩展传感头电缆,1米,最长29

CALCERT校准证书

CALCERT B重新校准和证书

MBAC在工厂中更改Modbus地址(传感器标配Modbus地址1)。请在订购时为每个传感器指定所需的Modbus地址。



支持:

产品

描述

发布

类型

Rayomatic 16 2.2

数据表

V.01

PDF格式
